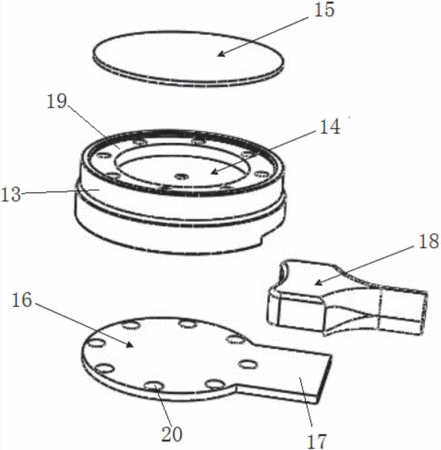

摘要：本發明公開了一種鈕扣型五維力傳感器，包括有一個筒形基座，筒形基座中設有一個基板，筒形基座的上端設有圓形蓋板，筒形基座的下端設有一個接線電路板，接線電路板的一側設有把柄，筒形基座的一側設有出線包膠頭，出線包膠頭的一側緊貼在筒形基座的側壁上，出線包膠頭的底部固定在接線電路板的把柄上，基板的上、下端面上分別貼有六個應變片，各應變片的接線端子均焊接在接線電路板上后再共同引至出線包膠頭中。本發明采用雙端圓膜片結構能大大降低傳感器的設計高度的同時并采用新加工工藝進一步降低傳感器的高度；選材方面采用超小的應變片設計組橋大大縮小了直徑；使用線路板引出線的方式在不增加高度的同時實現了可靠引出信號線。
- 專利類型發明專利
- 申請人安徽埃力智能科技有限公司;
- 發明人宋箭;黃澎;宋月;劉元標;龍希文;魏良城;朱宗國;
- 地址230000 安徽省合肥市科學大道114號F8廠房3層西
- 申請號CN201210315606.5
- 申請時間2012年08月30日
- 申請公布號CN102840940A
- 申請公布時間2012年12月26日
- 分類號G01L1/22(2006.01)I;G01L3/00(2006.01)I;G01L5/16(2006.01)I;
