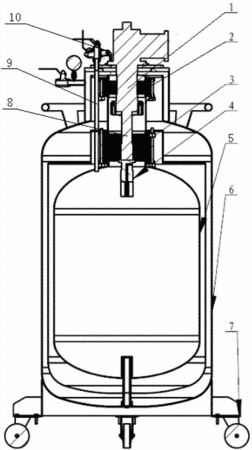

摘要：本發明公開了一種小型氦液化裝置，包括有低溫杜瓦，低溫杜瓦內設置有液氦匯流罐，還包括制冷機，制冷機的一級、二級冷頭伸入低溫杜瓦中，且二級冷頭底端伸入液氦匯流罐中，其中一級冷頭外安裝有一級冷頭換熱器，二級冷頭外安裝有二級冷頭換熱器，二級冷頭底端安裝有再液化冷凝器，低溫杜瓦頂部還安裝有進氣管，進氣管連接一級冷頭換熱器進口，氣體依次流經一級冷頭換熱器、二級冷頭換熱器后進入再液化冷凝器。低溫杜瓦頂部還安裝有出液管，且出液管下部在匯流罐上開有出液口。低溫杜瓦頂部還安裝有出液管，且出液管下部位于液氦匯流罐內壁上開有出液口。本發明裝置質量輕、體積小，便于移動和運輸，適合于液氦用量不大的中小型實驗室場合使用。
- 專利類型發明專利
- 申請人安徽萬瑞冷電科技有限公司;
- 發明人葉海峰;章學華;仰葉;丁懷況;
- 地址230088 安徽省合肥市高新區海棠路189號
- 申請號CN201210510912.4
- 申請時間2012年12月04日
- 申請公布號CN102997614A
- 申請公布時間2013年03月27日
- 分類號F25J1/02(2006.01)I;
