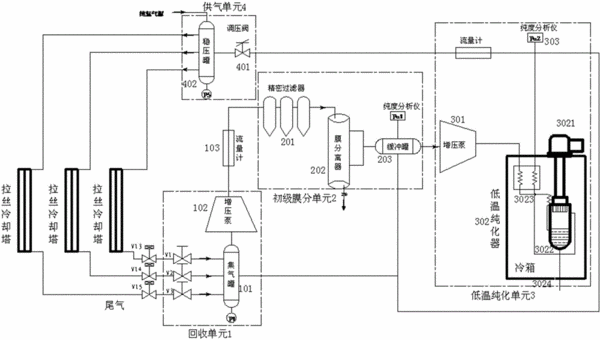

摘要：本實用新型公開了一種用于光纖生產的富氦尾氣回收純化在線循環系統，包括氦氣回收單元、初級膜分單元、低溫純化單元、供氣單元。其中回收單元包括集氣罐、增壓泵、流量計等；初級膜分單元包括精密過濾器、膜分離器、緩沖罐、純度檢測儀；低溫純化單元包括增壓泵、低溫純化器、純度檢測儀；供氣單元包括調壓閥、穩壓罐。其中低溫純化器由制冷機、集液罐、冷箱組成。本實用新型采用單級膜分離技術與低溫提純技術相結合的模式，實現了光纖冷卻管富氦尾氣的在線回收和提純。經提純后的氦氣純度可以達到99％以上，可以二次供給用戶端繼續使用，實現了氦氣的循環使用。
- 專利類型實用新型
- 申請人安徽萬瑞冷電科技有限公司;
- 發明人葉海峰;汪澎;趙俊;杜婉榕;周麗萍;周家屹;章學華;仰葉;
- 地址230088 安徽省合肥市海棠路189號
- 申請號CN201320654032.4
- 申請時間2013年10月22日
- 申請公布號CN203700194U
- 申請公布時間2014年07月09日
- 分類號C03B37/02(2006.01)I;C01B23/00(2006.01)I;
