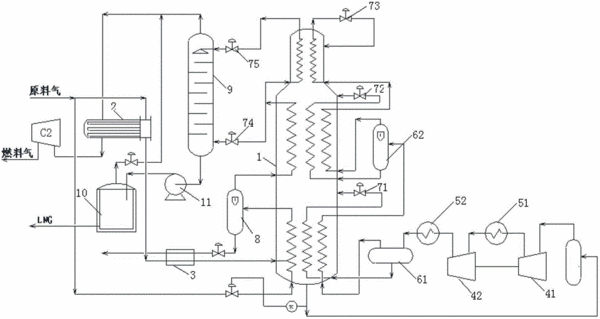

摘要：本發明公開了一種基于纏繞管式換熱器的非常規天然氣液化系統。該液化系統包括纏繞管式換熱器、燃料氣換熱器、重烴換熱器和混合冷劑循環機構；所述混合冷劑循環機構包括依次相連的一級混合冷劑壓縮機和一級混合冷劑壓縮機冷卻器；燃料氣換熱器、重烴換熱器和所述纏繞管式換熱器的預冷段依次相連通，所述纏繞管式換熱器的預冷段的出口與重烴分離器相連通；所述重烴分離器的合格組分出口與所述纏繞管式換熱器的液化段相連通，該液化段的出口分別與低溫精餾塔和所述纏繞管式換熱器的過冷段相連通，該過冷段的出口與所述低溫精餾塔相連通；所述低溫精餾塔的底部與LNG儲罐相連通。本發明的主換熱器采用纏繞管式換熱器，相對于板翅式換熱器，具有結構牢固、流道不易堵塞、泄漏點少、允許大溫差傳熱的優點。
- 專利類型發明專利
- 申請人中國海洋石油總公司;中海石油氣電集團有限責任公司;
- 發明人唐令力;單彤文;陳杰;花亦懷;浦暉;邰曉亮;馮頡;
- 地址100010 北京市東城區朝陽門北大街25號
- 申請號CN201210236962.8
- 申請時間2012年07月09日
- 申請公布號CN103542692B
- 申請公布時間2015年10月28日
- 分類號F25J1/02(2006.01)I;F25J5/00(2006.01)I;C10L3/10(2006.01)I;
