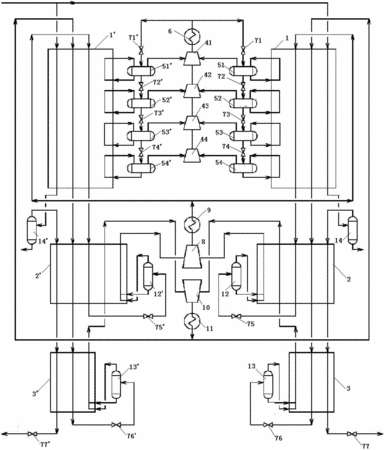

摘要:本發明公開了一種丙烷預冷雙混合冷劑串聯液化系統。所述液化系統包括預冷冷箱a和預冷冷箱b、液化冷箱a和液化冷箱b、深冷冷箱a和深冷冷箱b、丙烷預冷循環機構、混合冷劑液化循環機構和混合冷劑深冷循環機構;所述丙烷預冷循環機構包括三級壓縮單元;所述混合冷劑液化循環機構包括一級壓縮單元;所述混合冷劑深冷循環機構包括一級壓縮單元;本發明提供的液化系統采用丙烷預冷雙混合冷劑串聯制冷方式,液化和過冷循環分別采用獨立的混合冷劑制冷循環,有效得均衡了三臺壓縮機組(1臺預冷循環壓縮機、1臺液化循環壓縮機及1臺過冷循環壓縮機)的功率分配,打破了由于一臺壓縮機功率過大而影響整個液化裝置的處理能力的限制,同時提高了裝置的可操作性。
- 專利類型發明專利
- 申請人中國海洋石油總公司;中海石油氣電集團有限責任公司;
- 發明人唐令力;陳杰;單彤文;花亦懷;邰曉亮;浦暉;
- 地址100010 北京市東城區朝陽門北大街25號
- 申請號CN201210160719.2
- 申請時間2012年05月22日
- 申請公布號CN102654347A
- 申請公布時間2012年09月05日
- 分類號F25J1/02(2006.01)I;
