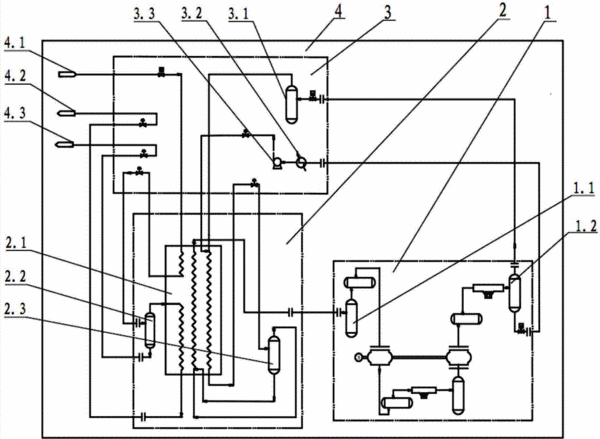

摘要：本實用新型涉及橇裝化制冷系統，包括入口緩沖罐、冷劑出口氣液分離罐、換熱器、重烴分離罐、低壓冷劑氣液分離器、高壓氣相冷劑緩沖罐、液相冷劑冷卻器、冷劑泵和基礎，基礎上設置有氣源入口、重烴出口和低溫液化氣出口，其特征是冷劑壓縮橇、冷箱橇和閥組橇安裝在基礎上，冷劑出口氣液分離罐的頂部和底部分別通過管道與高壓氣相冷劑緩沖罐和液相冷劑冷卻器連接，液相冷劑冷卻器通過管道與冷劑泵連接，換熱器通過管道分別與入口緩沖罐、重烴分離罐、低壓冷劑氣液分離器、高壓氣相冷劑緩沖罐、冷劑泵、氣源入口、重烴出口和低溫液化氣出口連接。本實用新型結構簡單、功能集中、整體移動方便并且能滿足小型煤層氣液化需求。
- 專利類型實用新型
- 申請人中海石油氣電集團有限責任公司;武漢三江航天遠方科技有限公司;
- 發明人周丹;周茜;尹全森;周嬋;黃輝;高慧良;李偉;劉賢杰;
- 地址100000 北京市朝陽區東三環北路甲2號京信大廈
- 申請號CN201320265191.5
- 申請時間2013年05月15日
- 申請公布號CN203364557U
- 申請公布時間2013年12月25日
- 分類號F25J1/02(2006.01)I;
