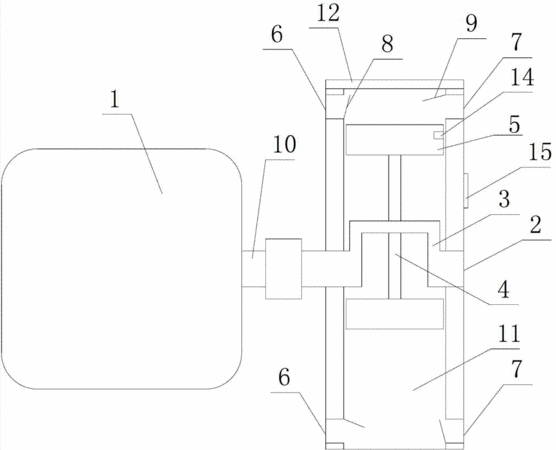

摘要:發明公開了一種定量計量泵,其包括電機、氣缸、?收容在氣缸內的“凸”字形轉軸、兩個連接桿、兩個活塞。轉軸的一端與電機的輸出軸共軸連接,轉軸的另一端延伸至氣缸內將氣缸分成兩個腔室,每個腔室內具有一組進水口與出水口。兩個連接桿分別收容在兩個腔室內,每個連接桿的一端與轉軸的凸起部活動連接。兩個活塞分別收容在兩個腔室內,每個連接桿的另一端與相應腔室內的活塞固定,每個活塞能在相應腔室內的連接桿的驅動下,使相應活塞的兩端沿著相應腔室的側壁往返直線移動。在活塞側壁上嵌入導磁塊,在缸體的外側安裝傳感器,取出脈沖信號,信號傳輸到控制器,控制器控制電機。發明的優點在于:計量準確;定量控制。
- 專利類型發明專利
- 申請人安徽省銳凌計量器制造有限公司;
- 發明人段宏亮;
- 地址231500 安徽省巢湖市廬江縣廬城鎮合銅公路旁(工業園對面)
- 申請號CN201210571887.0
- 申請時間2012年12月26日
- 申請公布號CN102996390A
- 申請公布時間2013年03月27日
- 分類號F04B13/00(2006.01)I;
