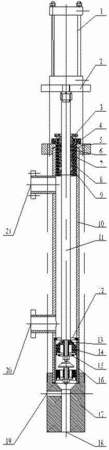

摘要：本實用新型公開了適用于真空環境的防回流氣動式供料泵，其結構為：氣缸固定在氣缸支架上，通過導桿與供料泵上閥體相連。供料泵上閥體固定于計量筒上端，內部依次設有導壓套和多級密封組合。計量筒的一側設有進料口1和進料口2，在其底部裝有缸套，缸套的頂端設有擋圈。供料泵軸位于計量筒內，與多級密封組合同軸，其頂端固定在氣缸支架上，底端位于缸套內，依次與上壓帽、活塞和下壓帽相連。計量筒和缸套的底部均固定在供料泵下閥體上，在下閥體的左側和底部分別設有出料口2和出料口1。本實用新型結構簡單，采用氣動式控制系統、多級密封組合以及真空進料設計，可以降低生產成本，保證泵內真空環境，改善裝置的密封性能和防回流性能，提高裝置的計量精度和工作效率。
- 專利類型實用新型
- 申請人天津大學內燃機研究所;天津市天波科達科技有限公司;
- 發明人洪彬;曹建軍;胡菊;呂順雅;
- 地址300072 天津市南開區衛津路92號
- 申請號CN201520919985.8
- 申請時間2015年11月18日
- 申請公布號CN205578204U
- 申請公布時間2016年09月14日
- 分類號F04B13/00(2006.01)I;F04B53/02(2006.01)I;
