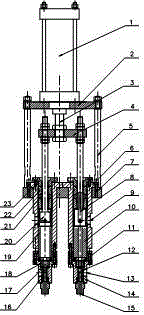

摘要：本發明公開了一種單連桿聯動雙閥體計量泵，其結構為：氣缸1固定在缸體支架2上，通過導桿5、氣缸柱塞3分別與計量泵缸體支架7和連動板4相連。A柱塞20和B柱塞8的上端分別固定在連動板的兩端并組裝為并聯一體。柱塞與缸體的連接處均設有密封組合，在A，B缸體的左右側分別設有進料口9。A缸套19和B缸套10底部分別與A單向閥體16和B單向閥體14相連，在B單向閥體內B單向閥組件11與B缸套底部相連；在A單向閥體內，A閥座18與缸套19底部相連，A閥芯17連接在A閥座上。本發明采用多級密封組合與單連桿聯動雙閥體式結構，有效防止了計量泵泄露，改善了計量精度和穩定性，延長了計量泵的使用壽命。
- 專利類型發明專利
- 申請人天津內燃機研究所（天津摩托車技術中心）;天津市天波科達科技有限公司;
- 發明人朱棣;洪彬;張健;胡明;胡菊;呂順雅;
- 地址300072 天津市南開區衛津路92號
- 申請號CN201510798869.X
- 申請時間2015年11月19日
- 申請公布號CN105927496A
- 申請公布時間2016年09月07日
- 分類號F04B13/00(2006.01)I;F04B53/02(2006.01)I;F04B53/10(2006.01)I;F04B53/16(2006.01)I;
