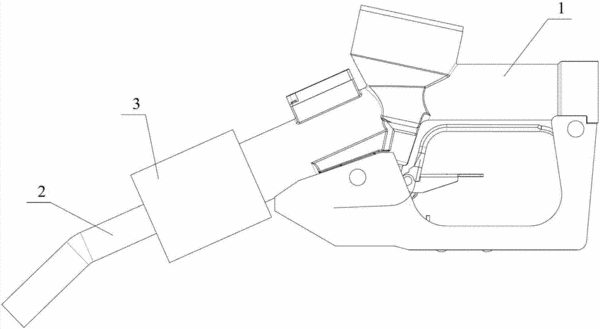

摘要:本實用新型公開了一種液體計量槍,其包括槍殼以及與槍殼內的腔體相通的槍管。槍殼上安裝有顯示器,槍管上安裝有計量槍管流量的橢圓齒輪流量計,橢圓齒輪流量計包括殼體、控制器、磁電傳感器以及收容在殼體內的兩個橢圓齒輪。殼體開設有相對設置的進水口與出水口,每個橢圓齒輪包括齒輪軸,該兩個齒輪軸位于同一直線上,且該兩個齒輪軸之間的中心連線垂直于該進水口與該出水口之間的中心連線,其中一個橢圓齒輪上開設有兩個收容槽,每個收容槽內收容有一個導磁件。磁電傳感器安裝在該殼體外且位于該兩個齒輪軸之間的中心延長線上,控制器安裝在該殼體外,該顯示器、該磁電傳感器分別與該控制器電性連接。本實用新型的優點在于:可以移動計量。
- 專利類型實用新型
- 申請人安徽省銳凌計量器制造有限公司;
- 發明人段宏亮;
- 地址231500 安徽省合肥市廬江縣廬城鎮合銅公路旁(工業園對面)
- 申請號CN201220707341.9
- 申請時間2012年12月19日
- 申請公布號CN203011443U
- 申請公布時間2013年06月19日
- 分類號G01F1/58(2006.01)I;
