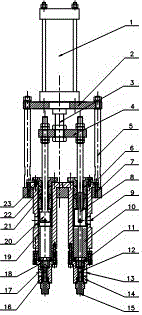

摘要：本實用新型公開了一種單連桿聯動雙閥體計量泵，其結構為：氣缸1固定在缸體支架2上，通過導桿5、氣缸柱塞3分別與計量泵缸體支架7和連動板4相連。A柱塞20和B柱塞8的上端分別固定在連動板的兩端并組裝為并聯一體，柱塞下端位于缸體6內，缸體固定在缸體支架7上。在A，B缸體的兩側均設有進料口9，缸體與柱塞之間均連有缸套。A缸套19和B缸套10底部分別與A單向閥體16和B單向閥體14相連，在B單向閥體內B單向閥組件11與B缸套底部相連，在閥芯組件的底部裝有彈簧12。本實用新型結構簡單，制造簡便，采用多級密封結構以及單連桿聯動雙閥體式結構，可有效防止計量泵泄露，提高密封性能，改善計量精度和穩定性，延長計量泵的使用壽命。
- 專利類型實用新型
- 申請人天津內燃機研究所（天津摩托車技術中心）;天津市天波科達科技有限公司;
- 發明人朱棣;洪彬;張健;胡明;胡菊;呂順雅;
- 地址300072 天津市南開區衛津南路92號
- 申請號CN201520924083.3
- 申請時間2015年11月19日
- 申請公布號CN205779527U
- 申請公布時間2016年12月07日
- 分類號F04B13/00(2006.01)I;F04B53/02(2006.01)I;F04B53/10(2006.01)I;F04B53/16(2006.01)I;
