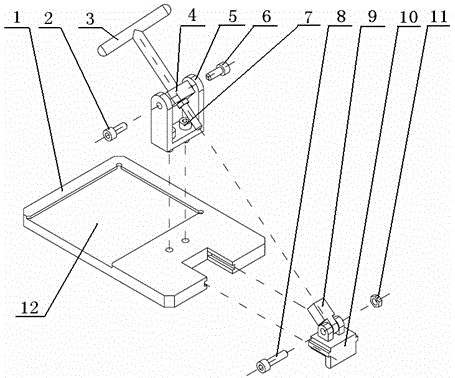

摘要：本發明公開了一種柵格狀電梯振動測試用傳感器夾具。將轉動手柄直桿插入并穿過手柄固定塊后固定構成轉動副，將U形手柄支架固定在底板上，手柄固定塊與手柄支架構成轉動副；位于U形手柄支架一側的底板側面開有缺口，滑塊上端面有兩個凸塊，滑塊兩側面導向條插入底板一側缺口的兩導向槽中，傳動塊的一端嵌在滑塊上端面的兩個凸塊之間構成轉動副，穿過手柄固定塊的轉動手柄的直桿與傳動塊的另一端螺紋連接，在滑塊底部和相對于滑塊的底板一側分別有咬合板牙；位于U形手柄支架另一側的底板上是傳感器安裝區域。本發明通過旋轉轉動手柄，快速實現傳感器與電梯固定和拆卸，不需停止電梯運行就能完成測試，提高電梯振動特性測試的效率。
- 專利類型發明專利
- 申請人杭州億恒科技有限公司;
- 發明人賀惠農;朱軍偉;陳木冬;
- 地址310015 浙江省杭州市莫干山路1418-41號4號樓
- 申請號CN201210426892.2
- 申請時間2012年10月31日
- 申請公布號CN102937456B
- 申請公布時間2014年11月05日
- 分類號G01D11/16(2006.01)I;
