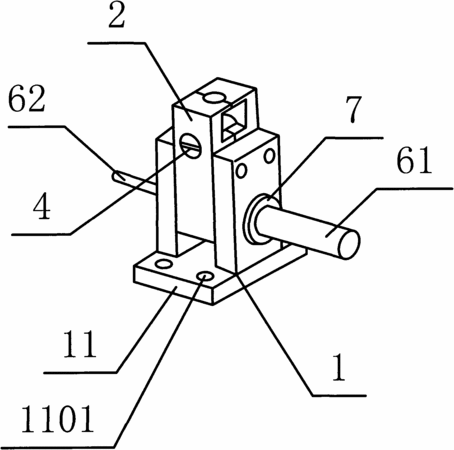

摘要：本發明公開了一種卡扣開合機構檢驗夾具，它包括基座、兩個相同的開合塊、彈簧、堵頭、轉軸、操作桿和導向套，所述基座由一塊底板和固定在底板上的兩塊對稱且平行的基準板組成，所述兩基準板相對應的位置分別開有一導向孔和兩直徑相同的轉軸孔，轉軸孔位于導向孔之上，所述導向套位于導向孔內，操作桿插入導向套內形成滑動連接，所述操作桿由粗桿和細桿組成，粗桿與細桿連接處為一圓臺形狀，所述開合塊上開有轉軸插入孔和彈簧孔，所述轉軸位于轉軸插入孔和轉軸孔內，兩開合塊分別通過轉軸與基座實現轉軸連接，所述彈簧位于彈簧孔內，且位于兩開合塊之間，所述堵頭卡在彈簧孔內。本發明的操作簡單，靈動快速，打開充分，便于取件。
- 專利類型發明專利
- 申請人成都天元模具技術有限責任公司;西華大學;
- 發明人劉懷波;彭紹生;
- 地址610000 四川省成都市高新區西部園區圍城路模具工業園B5/1F
- 申請號CN201010522844.4
- 申請時間2010年10月27日
- 申請公布號CN102455195A
- 申請公布時間2012年05月16日
- 分類號G01D11/16(2006.01)I;
