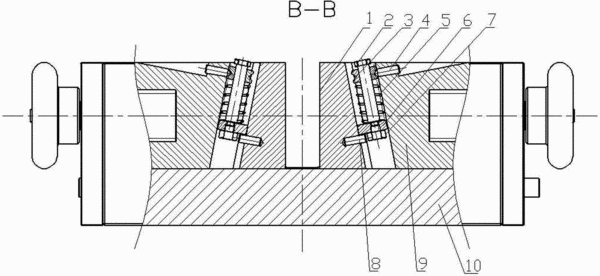

摘要：本實用新型公開了一種便于更換鉗口的試驗機夾具，本發鉗口和鉗口座之間設有固定裝置，固定裝置包括銷軸、固定在銷軸下端的壓盤和套在銷軸上的固定盤和彈簧，彈簧位于固定盤和壓盤之間，鉗口上背離鉗口的夾持面的側面上固定有固定軸，固定裝置的壓盤壓在固定軸上，固定盤的側面上設有V形槽，鉗口座上螺紋連接有頭端為錐形的緊定螺釘，緊定螺釘的頭端插入到固定盤的V形槽中，固定盤和壓盤之間的距離小于彈簧的自由長度。本實用新型在拆卸鉗口時，先松開緊定螺釘，然后向上提拉鉗口，固定裝置和鉗口即可一起拆下，安裝鉗口，先將鉗口插接到位，再放入固定裝置，然后擰緊緊定螺釘即可。鉗口的更換十分方便。
- 專利類型實用新型
- 申請人濟南試金集團有限公司;
- 發明人王健;徐會正;
- 地址250000 山東省濟南市槐蔭區濟微路24號
- 申請號CN201120569863.2
- 申請時間2011年12月31日
- 申請公布號CN202403714U
- 申請公布時間2012年08月29日
- 分類號G01D11/16(2006.01)I;G01D11/18(2006.01)I;
