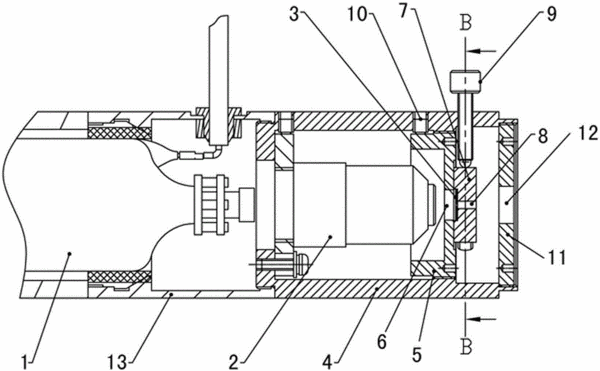

摘要：本發明公開了新型一體化激光管針孔調節機構，包括激光管、依次設置于激光管后端的聚焦透鏡和針孔片，聚焦透鏡的外側固定安裝有調節座，調節座內安裝有可沿激光光路軸向移動的調距座，調距座包括一與激光光路垂直的端面，所述端面設置有供激光光路穿過的第一光孔，端面上吸附有永磁體，針孔片固定設置在永磁體上，永磁體上設有供激光光路穿過的第二光孔，針孔片的針孔中心軸與第二光孔的中心軸重合。本發明利用簡單的結構便可以實現針孔的調節，完成調節后針孔位置可靠，不會發生偏移；調節簡便，操作一次便可以完成對準，大大增加了生產效率；本發明采用的結構對零部件的加工精度要求低，其生產成本得到降低。
- 專利類型發明專利
- 申請人珠海歐美克儀器有限公司;
- 發明人姚永紅;蔡斌;
- 地址519085 廣東省珠海市香洲區金鼎港灣大道歐美克儀器有限公司
- 申請號CN201210293576.2
- 申請時間2012年08月17日
- 申請公布號CN102798584A
- 申請公布時間2012年11月28日
- 分類號G01N15/02(2006.01)I;
