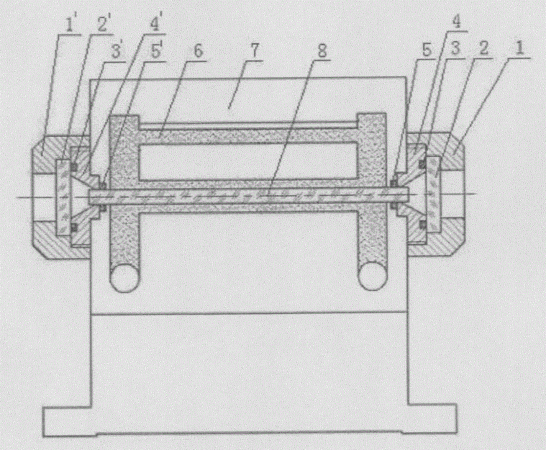

摘要：本發明公開了一種晶體防塵密封的激光模塊，包括模塊本體，位于所述模塊本體中的循環冷卻液體，側表面與所述循環冷卻液體相接觸的激光晶體棒；還包括：第一堵頭和第二堵頭，所述堵頭各自的一端具有螺紋能夠固定到所述模塊本體上；第一密封圈和第二密封圈均為O型密封圈，套在所述激光晶體棒的兩端并分別被壓緊在第一堵頭和第二堵頭與所述模塊本體之間；第一鏡片和第二鏡片分別安置在所述第一堵頭和第二堵頭的外側，在第一鏡片和所述第一堵頭之間壓緊第三密封圈(3)，在第二鏡片和第二堵頭之間壓緊第四密封圈；所述第一封蓋和所述第二封蓋上具有中央通光孔。本發明簡單方便、安裝調試容易、提高激光模塊的壽命和性能。
- 專利類型發明專利
- 申請人北京國科世紀激光技術有限公司;
- 發明人樊仲維;崔建豐;裴博;趙劍波;郝亮;
- 地址100080北京市海淀區上地四街1號
- 申請號CN200610113073.7
- 申請時間2006年09月08日
- 申請公布號CN100499295C
- 申請公布時間2009年06月10日
- 分類號H01S3/00(2006.01)I;H01S3/02(2006.01)I;H01S3/08(2006.01)I;H01S3/04(2006.01)I;H01S5/02(2006.01)I;
