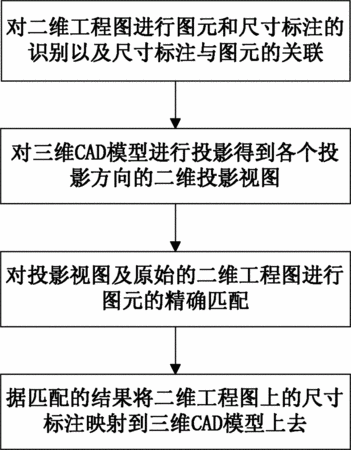

摘要：本發明公開了一種將二維工程圖上的尺寸轉移到三維CAD模型上的方法，用于解決現有的三維CAD模型尺寸標注方法效率低的技術問題。技術方案是首先對三維CAD模型進行投影，獲取其投影視圖；然后，分別提取投影視圖與二維工程圖的圖元信息，將投影視圖與二維工程圖表示為以圖元作為頂點的空間關系圖結構。最后對這兩個空間關系圖進行圖元的精確匹配。實驗結果表明，該方法能夠實現圖元的精確匹配，能夠正確實現二維工程圖向三維CAD模型上的尺寸公差映射。使用本發明方法完成二維工程圖尺寸信息到三維CAD模型的映射，為將現有技術分離存在的三維CAD模型和二維工程圖轉化為單一的具有三維尺寸標注的模型提供了一種高效、智能的方法。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人張樹生;陶俊;唐啟亮;黃瑞;范海濤;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201110445264.4
- 申請時間2011年12月28日
- 申請公布號CN102568038B
- 申請公布時間2014年04月16日
- 分類號G06T19/00(2011.01)I;G06F17/50(2006.01)I;
