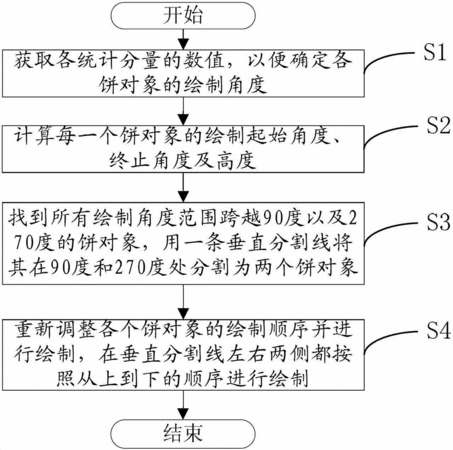

摘要：本發明涉及一種不等高度的三維立體餅圖的繪制方法及系統,屬于計算機圖像處理技術領域。本發明所述方法包括以下步驟：(1)獲取各統計分量的數值，以便確定各餅對象的繪制角度；(2)依據第一步的計算結果，計算每一個餅對象的繪制起始角度、終止角度及高度；(3)找到所有繪制角度范圍跨越90度以及270度的餅對象，用一條垂直分割線將其在90度和270度處分割為兩個餅對象，如果一個餅對象正好結束或者起始于90度或270度，則該對象不必分割；(4)重新調整各個餅對象的繪制順序并進行繪制。采用本發明所述的方法和系統可以方便地實現不等高度的立體三維餅圖的正確繪制，包括處理各個餅之間的壓蓋關系。
- 專利類型發明專利
- 申請人方正國際軟件（北京）有限公司;
- 發明人李欣;余兵;鄭佳棟;蔣孝金;程永輝;
- 地址100080 北京市海淀區北四環西路52號方正國際大廈5層
- 申請號CN201210250126.5
- 申請時間2012年07月18日
- 申請公布號CN103578139A
- 申請公布時間2014年02月12日
- 分類號G06T19/00(2011.01)I;
