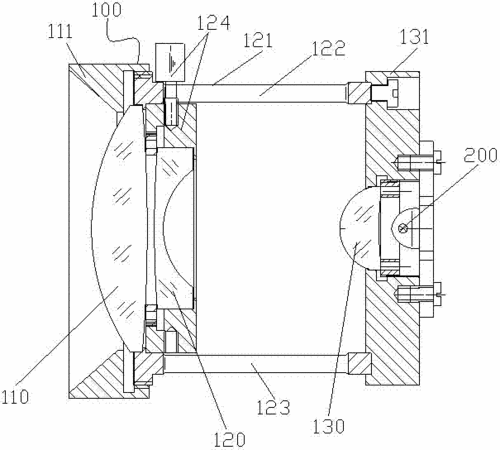

摘要：本發明公開了一種照明范圍可調節的光學鏡頭裝置及其實現方法，所述裝置包括在鏡筒中依次設置的第一組前固定鏡片組、第二組光學調節鏡片組、及第三組后固定鏡片組；所述第一組前固定鏡片組固定在鏡筒前部，包括一光學折射率為正的光學鏡片；所述第二組光學調節鏡片組活動設置在鏡筒中部，包括一光學折射率為負的光學鏡片；所述第三組后固定鏡片組固定在鏡筒后部，包括一枚光學折射率為正的鏡片。采用本發明在保持成像范圍可得到有效照明的同時，可以簡化照明模塊結構、提高光能的利用率及縮小產品體積，從而能有效降低產品成本，縮小產品體積。
- 專利類型發明專利
- 申請人深圳市保千里電子有限公司;
- 發明人莊敏;鹿鵬;
- 地址518109 廣東省深圳市寶安區龍華大浪街道華榮路德泰科技工業園1棟
- 申請號CN201210009655.6
- 申請時間2012年01月13日
- 申請公布號CN102540647B
- 申請公布時間2013年09月25日
- 分類號G03B17/12(2006.01)I;G02B7/02(2006.01)I;G03B15/03(2006.01)I;
