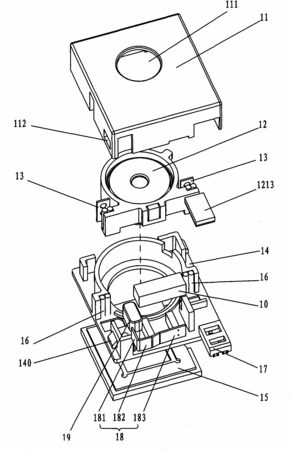

摘要：一種光學成像裝置，涉及一種光學成像裝置。設有上蓋、基座、壓電線性馬達、預緊壓片、鏡筒組件、直線導軌、位置傳感器和電路模塊；上蓋設有照相透光孔，上蓋與基座可拆式連接，壓電線性馬達設于基座上，預緊壓片壓緊壓電線性馬達，預緊壓片固于基座上，鏡筒組件設有鏡筒和鏡筒支架，鏡筒設于鏡筒支架上，直線導軌設于鏡筒支架與基座之間，鏡筒支架通過直線導軌可相對于基座直線移動，壓電線性馬達通過摩擦副與鏡筒支架連接，位置傳感器設有光反射片和傳感器本體，光反射片設于鏡筒支架上，傳感器本體設于基座上，電路模塊設于基座上，電路模塊的采集信號輸入端與位置傳感器信號輸出端電連接，電路模塊的控制信號輸出端與壓電線性馬達電連接。
- 專利類型實用新型
- 申請人海德星科技(廈門)有限公司;
- 發明人鐘軍平;
- 地址361009 福建省廈門市廈門火炬高新區創業園偉業樓S602室
- 申請號CN201020263707.9
- 申請時間2010年07月17日
- 申請公布號CN201740956U
- 申請公布時間2011年02月09日
- 分類號G03B17/12(2006.01)I;G02B7/10(2006.01)I;G02B7/00(2006.01)I;
