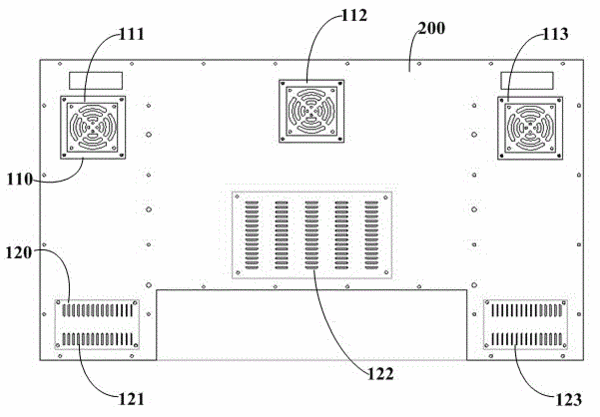

摘要：本實用新型公開了一種拼接屏的散熱裝置，由于采用了其包括第一散熱組件和第二散熱組件，所述第一散熱組件和第二散熱組件可拆卸地設置在拼接屏機箱后蓋的安裝孔上，所述第一散熱組件包括風扇，在出現了故障時，只需要松開第一散熱組件的螺絲就可以很方便的將散熱風扇拆卸下來更換。同時，由于采用所述第二散熱組件包括其上設置有第二散熱孔的貼板，及設置在該貼板上的防塵網，在使用的過程中可以有效地防止灰塵進到拼接屏的內部去，對電路的壽命有著非常有效的延長效果。在防塵網灰塵過多之后又可以跟拆卸風扇一樣將第二散熱組件拆卸下來進行清洗，其結構簡單，安裝維護方便，降低了維護成本，提高了產品的使用壽命。
- 專利類型實用新型
- 申請人深圳市保千里電子有限公司;
- 發明人莊敏;鹿鵬;
- 地址518109 廣東省深圳市寶安區龍華大浪街道華榮路德泰科技工業園1棟
- 申請號CN201120075193.9
- 申請時間2011年03月21日
- 申請公布號CN201967295U
- 申請公布時間2011年09月07日
- 分類號H05K7/20(2006.01)I;
