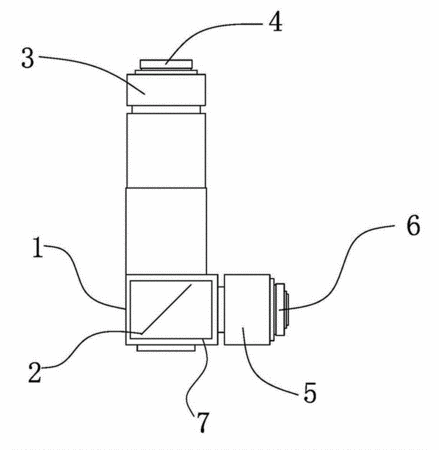

摘要：本實用新型公開雙攝像頭同軸成像裝置，涉及激光切割領域。該成像裝置由本體、半反射鏡、第一鏡頭、第一攝像頭、第二鏡頭、第二攝像頭和光源組成；所述本體由相互成直角的兩組圓筒構成，所述第一鏡頭和第二鏡頭分別處于兩組圓筒內，所述第一攝像頭處于第一鏡頭的成像端，所述第二攝像頭處于第二鏡頭的成像端，所述半反射鏡處于本體直角處且半反射鏡與第一鏡頭和第二鏡頭所在的本體之間的夾角為45度角，所述光源設置于圓筒內側且處于所述半反射鏡周圍。本實用新型雙攝像頭同軸成像裝置將兩個放大倍率不同鏡頭集于同一個裝置內，先用放大倍率較低的鏡頭找到標記點所在范圍，再在此基礎上用放大倍率較高的鏡頭找到標記點，如此不僅速度快，而且精確。
- 專利類型實用新型
- 申請人深圳市鐳煜科技有限公司;
- 發明人彭信翰;
- 地址518000 廣東省深圳市寶安區西鄉街道辦事處鐵崗居委會益成工業園C棟2樓之二
- 申請號CN201420199838.3
- 申請時間2014年04月23日
- 申請公布號CN203930293U
- 申請公布時間2014年11月05日
- 分類號G03B17/12(2006.01)I;
