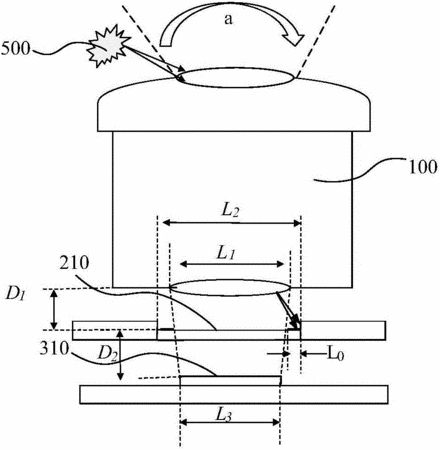

摘要：本發明公開了一種攝像裝置，包括鏡頭，矩形濾光片和圖像傳感器；圖像傳感器靠近濾光片的一面設置有矩形感光區域，矩形濾光片的中心和矩形感光區域的中心位于鏡頭的光軸所在的直線上；矩形濾光片的兩組對邊和矩形感光區域的兩組對邊分別平行且至少矩形濾光片第一組對邊符合以下條件：![]()
![]()
L2為矩形濾光片第一組對邊的長度，L3為矩形感光區域第一組對邊的長度，D2為矩形濾光片靠近鏡頭的表面和矩形感光區域之間的距離；矩形濾光片與矩形感光區域平行的表面設置有兩條第一遮光帶，每條第一遮光帶的長度方向與矩形濾光片第二組對邊的長度方向一致且兩條第一遮光帶分別緊挨矩形濾光片第二組對邊的相對的側面。本發明解決了雜散光對成像影響大的技術問題。
- 專利類型發明專利
- 申請人浙江大華技術股份有限公司;
- 發明人于洋;劉漢承;陳梅磊;夏若彬;葉清盛;
- 地址310053 浙江省杭州市濱江區濱安路1187號
- 申請號CN201610264867.7
- 申請時間2016年04月25日
- 申請公布號CN106168730A
- 申請公布時間2016年11月30日
- 分類號G03B17/12(2006.01)I;
