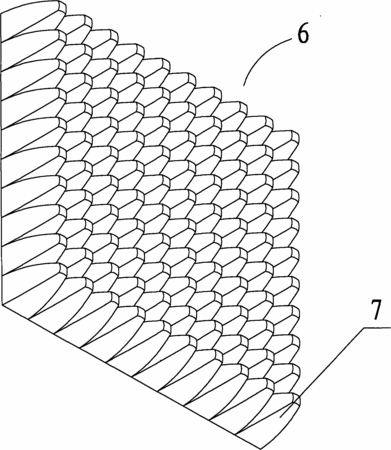

摘要：本發明涉及背投光學屏幕，具體地說是一種背投影屏幕使用的曲面棱錐形微透鏡陣列及帶有該透鏡陣列的背投屏幕，曲面棱錐形微透鏡陣列由多個曲面棱錐形微透鏡單元組成陣列結構，每個曲面棱錐形微透鏡單元具有底面、頂面及連接底面與頂面的四個側面；曲面棱錐形微透鏡單元的底面為正方形，頂面為球面，側面為弧面；背投屏幕包括菲涅爾屏、曲面棱錐形微透鏡陣列及帶精細毛面的散射層，其中曲面棱形微透鏡陣列由多個曲面棱錐形微透鏡單元組成陣列結構，曲面棱錐形微透鏡單元的底面與菲涅爾屏相連，頂面與帶精細毛面的散射層相連，在相鄰曲面棱錐形微透鏡單元之間涂有黑色涂層。本發明具有高透過率、高對比度、高分辨率、防眩光、大視場角的優點。
- 專利類型發明專利
- 申請人沈陽新松機器人自動化股份有限公司;
- 發明人韓喜春;高緩緩;王宇志;范衛國;宮銘輝;
- 地址110168 遼寧省沈陽市渾南新區金輝街16號
- 申請號CN201010567339.1
- 申請時間2010年11月30日
- 申請公布號CN102478675A
- 申請公布時間2012年05月30日
- 分類號G02B3/00(2006.01)I;G02B1/10(2006.01)I;G02B1/11(2006.01)I;G03B21/60(2006.01)I;
