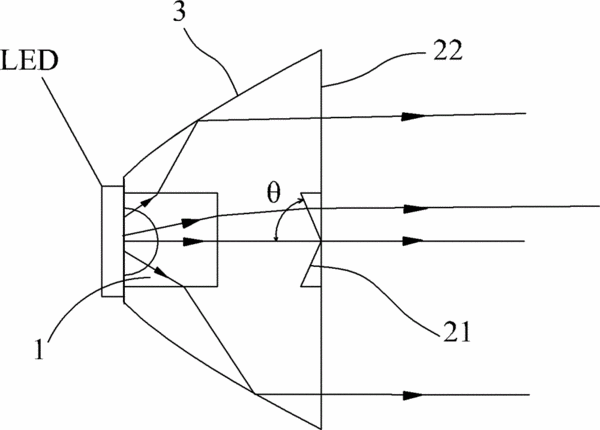

摘要：本發明公開了一種LED聚光透鏡，所述聚光透鏡為呈圓臺狀的回轉體，并具有與其回轉軸重合的光軸，所述聚光透鏡包括對應聚光透鏡小端的光源容納槽、對應聚光透鏡大端的出光面以及位于聚光透鏡外側壁的全反射面，所述出光面的中部向內凹陷，并形成位于出光面中部并向外突出的錐面部分和環繞所述錐面部分的平面部分，所述光源容納槽的底壁與所述錐面部分共同界定出一中心聚光部分。與現有技術相比較，本發明對LED具有高效的聚光功能，LED發出的光線經本發明LED聚光透鏡作用后，其出射光幾乎與光軸平行，發光角非常??；在保證聚光功能的同時，本發明還可極大提高燈具對LED光通量的利用率；另外，本發明LED聚光透鏡的加工成型也相對簡單。
- 專利類型發明專利
- 申請人海洋王照明科技股份有限公司;深圳市海洋王照明工程有限公司;
- 發明人周明杰;羅英達;
- 地址518052 廣東省深圳市南山區南海大道海王大廈A座22層
- 申請號CN201110052882.2
- 申請時間2011年03月04日
- 申請公布號CN102654274B
- 申請公布時間2014年06月11日
- 分類號G02B3/00(2006.01)I;F21V5/04(2006.01)I;F21Y101/02(2006.01)N;
