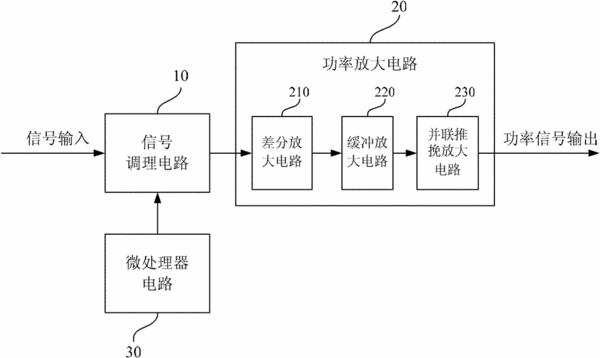

摘要：本發明實施例提供了一種高功率線性功率放大器，包括：信號調理電路，用于對輸入信號進行處理，并輸出處理后的信號；功率放大電路，用于接收信號調理電路處理后的信號，并對信號調理電路處理后的信號進行功率放大處理，輸出放大后的功率信號；其中，功率放大電路包括：差分放大電路，用于將信號調理電路處理后的信號進行放大；緩沖放大電路，用于對差分放大電路輸出的信號再次進行放大處理；并聯推挽放大電路，用于對緩沖放大電路放大處理后的信號進行功率放大處理，輸出放大后的功率信號；微處理器電路，用于控制信號調理電路和功率放大電路的運作，并對信號調理電路進行參數設置。該功率放大器可獲得更高的頻率帶寬和輸出功率。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201010531126.3
- 申請時間2010年11月03日
- 申請公布號CN102468809B
- 申請公布時間2016年08月03日
- 分類號H03F3/20(2006.01)I;H03F1/26(2006.01)I;
