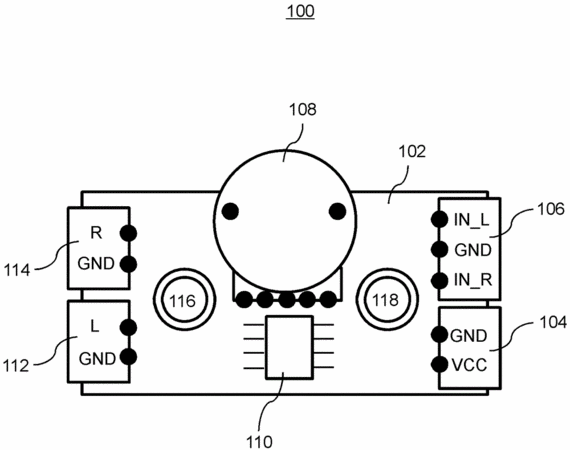

摘要：本發明揭露了一種音頻功率放大模塊，所述模塊包括一塊矩形電路板，所述矩形電路板的第一矩形邊上并排設置有左聲道輸出插座和右聲道輸出插座；所述矩形電路板的第三矩形邊上并排設置有電源插座和左右聲道音頻輸入插座；所述矩形電路板的第四矩形邊上設置有音量電位器；所述音量電位器和所述矩形電路板的第二矩形邊之間設置有功放芯片，本發明中的音頻功率放大模塊為只提供音頻功率放大功能的單一功能模塊，結合其他功能模塊可以由用戶自由組裝成想要的電子設備或者改裝電子設備。
- 專利類型發明專利
- 申請人無錫愛睿芯電子有限公司;
- 發明人徐志強;曹偉勛;
- 地址214072 江蘇省無錫市濱湖區滴翠路100號530大廈2號樓1903室
- 申請號CN201010526859.8
- 申請時間2010年10月29日
- 申請公布號CN102457234B
- 申請公布時間2016年05月25日
- 分類號H03F3/20(2006.01)I;H04R3/00(2006.01)I;
