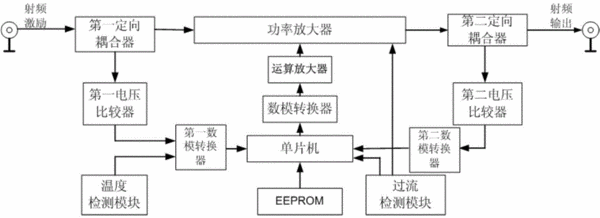

摘要：本實用新型屬于超短波無線電通信設備技術領域，特別涉及一種應用于超短波電臺的射頻功率放大電路。在該功率放大電路中，第一定向耦合器的直通端電連接功率放大器，第一定向耦合器用于將檢測得出的射頻信號功率以電壓信號的形式發送至第一模數轉換器；第一模數轉換器電連接單片機的輸入端；功率放大器的輸出端電連接第二定向耦合器，第二定向耦合器用于檢測接收的射頻信號功率，并用于將檢測得出的射頻信號功率以電壓信號的形式發送至第二模數轉換器的輸入端；第二模數轉換器的輸出端電連接單片機的輸入端；單片機的輸出端在依次電連接數模轉換器和運算放大器之后電連接功率放大器的直流偏置電壓控制端。
- 專利類型實用新型
- 申請人陜西烽火電子股份有限公司;
- 發明人夏德起;王珂;張勇軍;蔡朝鋒;
- 地址721006 陜西省寶雞市清姜路72號
- 申請號CN201420867657.3
- 申請時間2014年12月31日
- 申請公布號CN204304936U
- 申請公布時間2015年04月29日
- 分類號H03F3/20(2006.01)I;H03F3/189(2006.01)I;
