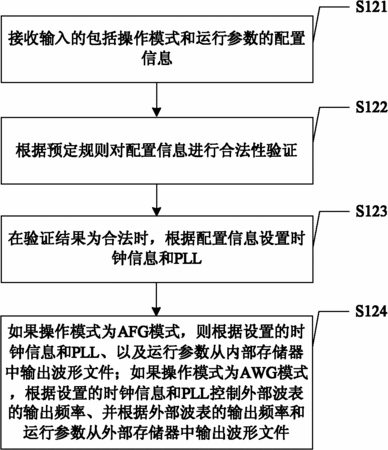

摘要：本發明提供一種波形輸出方法及裝置，其中，該方法包括：接收輸入的包括操作模式和運行參數的配置信息，其中，操作狀態為AFG模式或者AWG模式，運行參數包括：頻率或者采樣率、以及波表長度；根據預定規則對配置信息進行合法性驗證；在驗證結果為合法時，根據配置信息設置時鐘信息和PLL；如果操作模式為AFG模式，則根據設置的時鐘信息和PLL、以及運行參數從內部存儲器中輸出波形文件；如果操作模式為AWG模式，根據設置的時鐘信息和PLL控制外部波表的輸出頻率、并根據外部波表的輸出頻率和運行參數從外部存儲器中輸出波形文件。通過本發明，可以結合AFG模式和AWG模式的優點，滿足用戶的使用。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201010531144.1
- 申請時間2010年11月03日
- 申請公布號CN102467151A
- 申請公布時間2012年05月23日
- 分類號G06F1/02(2006.01)I;
