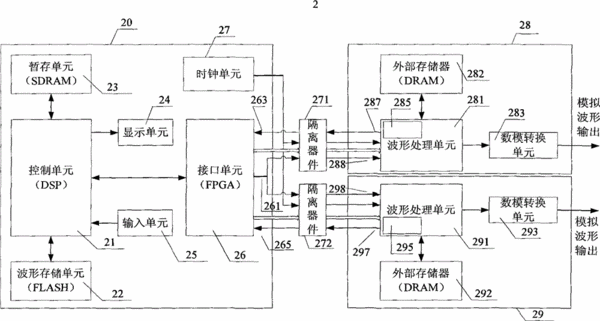

摘要：本發明公開了一種多路信號發生器2，其包括一個具有時鐘單元27的控制系統20、以及相互獨立的一個第一通道單元28和一個第二通道單元29，第一通道單元28通過一個第一隔離單元271連接到控制系統20，第二通道單元29通過一個第二隔離單元272連接到控制系統20，第一通道單元28包括一個連接到第一隔離單元271的第一狀態控制端287，第二通道單元29包括一個連接到第二隔離單元272的第二狀態控制端297，控制系統20包括一個連接到第一隔離單元271和第二隔離單元272的同步控制端261，在第一狀態控制端287輸出一個第一狀態信號、第二狀態控制端297輸出一個第二狀態信號之后，同步控制端261輸出一個同步輸出信號。本發明多路信號發生器多個通道之間電氣隔離，可以達到高頻輸出的要求。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN200910243139.8
- 申請時間2009年12月28日
- 申請公布號CN102109874B
- 申請公布時間2015年04月22日
- 分類號G06F1/02(2006.01)I;
