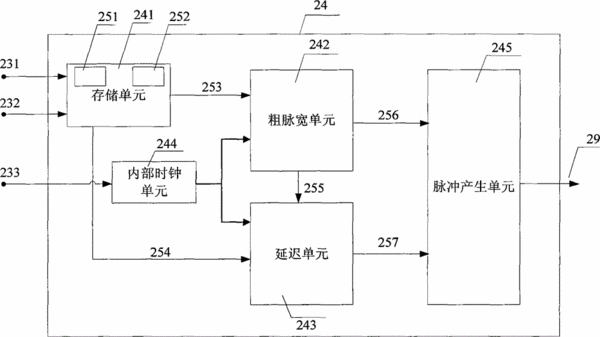

摘要：本發明公開了一種信號發生器，其包括依序串聯的一個控制系統、一個波形處理單元24和一個波形輸出端29，波形處理單元包括一個用于產生內部時鐘信號的內部時鐘單元244、一個粗脈寬單元242、一個延遲單元243和一個脈沖產生單元245，控制系統用于根據一個脈沖寬度值計算出一個第一時間長度和一個第二時間長度，并發送給波形處理單元，粗脈寬單元產生一個第一信號邊沿和一個第二信號邊沿，第一信號邊沿和第二信號邊沿間隔為第一時間長度，延遲單元在第二信號邊沿觸發下，延時第二時間長度后輸出一個第三信號邊沿，脈沖產生單元根據第一信號邊沿和第三信號邊沿產生一個脈沖。本發明的信號發生器所產生的脈沖寬度較準確。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN200910243149.1
- 申請時間2009年12月28日
- 申請公布號CN102109875B
- 申請公布時間2015年05月20日
- 分類號G06F1/02(2006.01)I;
