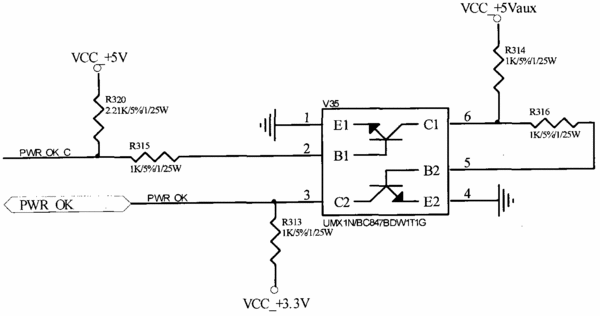

摘要：本發明公開了一種PXIe嵌入式系統控制器的電源管理裝置，(1)機箱背板輸出的PWRBTN_C#信號上拉至常3.3V電源(+3.3Vaux)后連接到嵌入式系統控制器核心處理模塊的PWRBTN#信號端，其中+3.3Vaux是機箱提供的+5Vaux轉換產生的；(2)核心處理模塊輸出的SUS_S3#通過三極管器件取反，然后上拉至+5Vaux后連接到機箱背板的PS_ON_C#的信號端；(3)機箱背板輸出的PWR_OK_C信號上拉至+5V后輸入雙路三極管，然后上拉至+3.3V后連接到核心處理模塊的PWR_OK信號端；該+5V和+3.3V是機箱電源按鈕被開啟時由機箱電源產生的。本發明結合機箱背板信號特點，通過在嵌入式系統控制器上設計電路配合機箱實現電源的智能管理功能。
- 專利類型發明專利
- 申請人北京航天測控技術開發公司;
- 發明人付旺超;王石記;殷曄;周志波;徐鵬程;杜影;郭新楠;安佰岳;
- 地址100041 北京市石景山區實興東街3號
- 申請號CN201010620848.6
- 申請時間2010年12月24日
- 申請公布號CN102073367A
- 申請公布時間2011年05月25日
- 分類號G06F1/26(2006.01)I;
