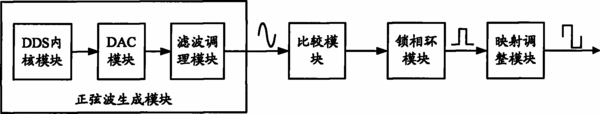

摘要：本發明公開了一種高速方波生成裝置及方法，所述裝置包括正弦波生成模塊、比較模塊及映射調整模塊。所述方法包括：采用直接數字式頻率合成DDS方式生成所需方波頻率的正弦波形數據，對其進行信號濾波、調理后得到正弦信號；將所述正弦信號電平與零電平進行比較，當所述正弦信號電平大于零電平時，輸出電平值+Vs，當所述正弦信號電平小于零電平時，輸出電平值為0，由此獲得與所述正弦信號同頻的脈沖信號；將所述脈沖信號電平與鉗位電平+Vs/2進行比較，當脈沖信號電平大于鉗位電平時，輸出電平值VH，當脈沖信號電平小于鉗位電平時，輸出電平值VL，由此獲得與所述脈沖信號同頻的方波信號。本發明大大提高了信號源的整體性能。
- 專利類型發明專利
- 申請人北京航天測控技術開發公司;
- 發明人武福存;胡志臣;楊立杰;趙硯博;袁振華;
- 地址100041 北京市石景山區實興東街3號
- 申請號CN201010546872.X
- 申請時間2010年11月16日
- 申請公布號CN102055438A
- 申請公布時間2011年05月11日
- 分類號H03K3/02(2006.01)I;
