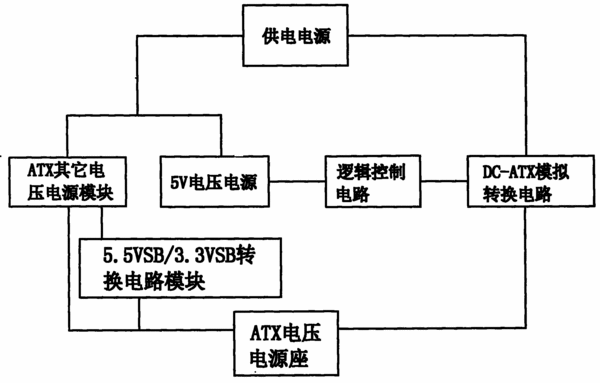

摘要：本實用新型涉及一種DC單電源和ATX電源共用方案結構，包括供電電源，因在供電電源上設置有電源隔離識別模塊，在電源隔離識別模塊一端設置有開關電源轉換模塊，ATX電壓電源座在上電成功后，則向5V電壓模塊輸出一個-5V電壓信號，邏輯控制電路接收該電壓信號后發出指令給DC-ATX模擬轉換電路，驅使DC-ATX模擬轉換電路將DC單電源關閉；當ATX電源開啟后，會自動將DC單電源關閉，從而達到避免影響電源信號的質量、接觸電阻和耦合噪音。當重新啟動DC單電源時不要打開機箱從而達到避免不安全行為隱患發生。因當ATX電壓電源時自動關閉DC單電源，從而達到自動識別或者改變所要去的電源方案、不相互干擾以及可以提高應用效率。本實用新型還具有使用方便的目的。
- 專利類型實用新型
- 申請人深圳華北工控股份有限公司;
- 發明人賈其忠;
- 地址518000 廣東省深圳市寶安區西鄉桃花源科技創新園A棟孵化大樓6樓
- 申請號CN200920205425.0
- 申請時間2009年09月25日
- 申請公布號CN201796332U
- 申請公布時間2011年04月13日
- 分類號G06F1/26(2006.01)I;H02J9/06(2006.01)I;
