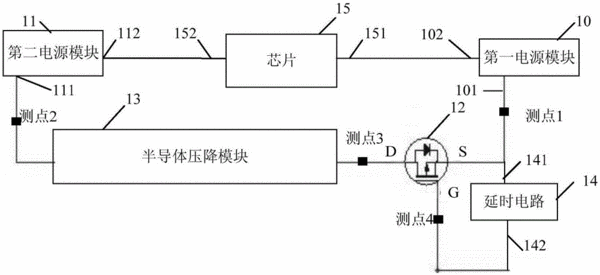

摘要：本實用新型提供一種上電時序電路，包括：第一電源模塊、第二電源模塊、P通道的第一MOS場效應管、半導體壓降模塊和延時電路，半導體壓降模塊產生的導通壓降大于第一閾值小于第二閾值；第一電源模塊的第一端分別與第一MOS場效應管的源極和延時電路的第一端連接，第一電源模塊的第二端與芯片的第一電壓輸入引腳連接；延時電路的第一端與所述第一MOS場效應管的源極連接，延時電路的第二端與所述第一MOS場效應管的柵極連接；所述第一MOS場效應管的漏極通過所述半導體壓降模塊與所述第二電源模塊的第一端連接，所述第二電源模塊的第二端連接所述芯片的第二電壓輸入引腳。該電路能夠滿足芯片的壓差規格要求，保證了計算機的穩定運行。
- 專利類型實用新型
- 申請人龍芯中科技術有限公司;
- 發明人黃美紅;錢天柱;梁銳;肖朋曉;
- 地址100095 北京市海淀區中關村環?？萍际痉秷@龍芯產業園2號樓
- 申請號CN201520537071.5
- 申請時間2015年07月22日
- 申請公布號CN204808193U
- 申請公布時間2015年11月25日
- 分類號G06F1/26(2006.01)I;
