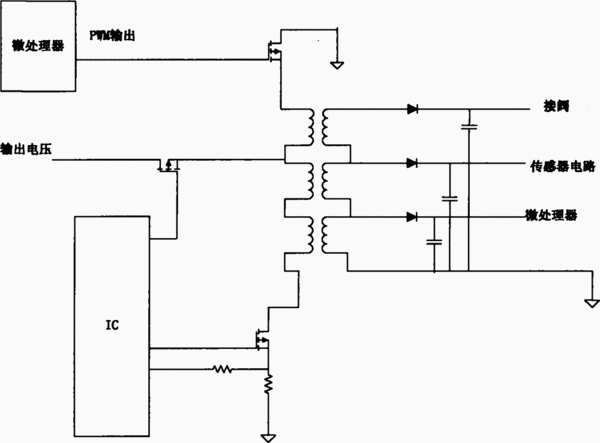

摘要:本發明公開了一種新型的流量控制系統,包括閥控制電路、電源電路,電源電路變壓器的原線圈的兩端分別連接有電源電路場效應管,副線圈通過整流電路連接至電源電路的電壓輸出端,電源電路場效應管的柵極連接有開關調節器;電源電路的電壓輸入端還連接有閥控制電路變壓器,閥控制電路變壓器的原線圈的連接有閥控制電路場效應管,副線圈通過整流電路連接至機械閥,微控制器輸出PWM信號至閥控制電路場效應管的柵極。通過變壓器和整流電路來對機械閥進行控制,這樣就實現了通過頻率信號來對機械部分進行控制,同時把電源部分和閥控部分巧妙的結合起來,形成了一體化的閥控設計。功耗低、測量精度高、使用壽命長、控制性能穩定。
- 專利類型發明專利
- 申請人北京七星華創電子股份有限公司;
- 發明人牟昌華;王茂林;
- 地址100016 北京市朝陽區酒仙橋東路1號
- 申請號CN201010557717.8
- 申請時間2010年11月22日
- 申請公布號CN102022574B
- 申請公布時間2012年12月19日
- 分類號G05D7/00(2006.01)I;F16K31/02(2006.01)I;
