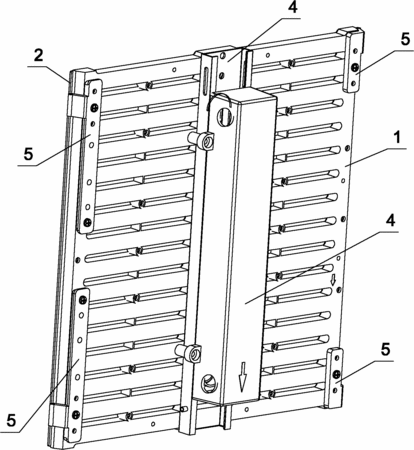

摘要：本實用新型屬于顯示屏技術領域，尤其涉及一種LED顯示屏，由至少二個LED顯示模組拼接而成，所述LED顯示模組包括底板、面罩、PCB板和固定拼接裝置，固定拼接裝置設置在底板外表面，相互拼接的LED顯示模組還設有旋轉拼接裝置，旋轉拼接裝置包括至少一組可拆分合頁，所述底板、面罩和PCB板上均對應地設有鏤空結構，面罩為透明面罩。由于LED顯示屏不采用單元箱體進行組裝，結構簡單、輕??；旋轉拼接裝置和固定拼接裝置相互結合使用，使LED顯示模組的組裝、拆卸和維修更加方便快捷，而且能夠拼接出各種平面和曲面的LED顯示屏，底板、面罩、PCB板上對應位置均設置了鏤空結構，提高了LED顯示屏的透光性。
- 專利類型實用新型
- 申請人深圳市洲明科技股份有限公司;
- 發明人林洺鋒;王偉;趙平林;張春旺;
- 地址518000 廣東省深圳市寶安區福永街道大洋開發區福安工業城二期第14幢
- 申請號CN201020245958.4
- 申請時間2010年07月02日
- 申請公布號CN201804510U
- 申請公布時間2011年04月20日
- 分類號G09F9/33(2006.01)I;H05K7/20(2006.01)I;
