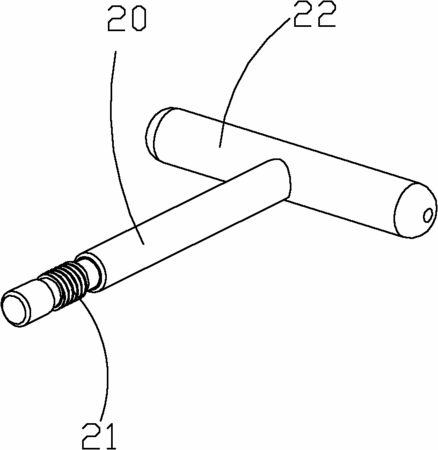

摘要：本實用新型公開了一種拆卸LED顯示屏的治具，包括與LED顯示屏的模組上中空的螺紋柱相適配的旋桿，所述旋桿的一頭的旋桿圓軸壁上設置有與模組的螺紋柱中空內壁的內螺紋相適配的外螺紋，所述旋桿的另一頭連接有一把手。使用本實用新型來拆卸LED顯示屏時，只需要取下螺釘，然后將本實用新型治具的旋桿旋入模組上的中空的螺紋柱中，旋桿上的外螺紋就會與螺紋柱的中空內壁上的內螺紋相適配卡合，從而操作人員只需要拉一下把手就可以輕松的將箱體與模組分離，如此在維護LED顯示屏時可以極大的提高LED顯示屏的拆卸效率，并且可避免模組面罩的損壞。
- 專利類型實用新型
- 申請人深圳市洲明科技股份有限公司;
- 發明人林洺鋒;王偉;賀金鋒;張春旺;
- 地址518000 廣東省深圳市寶安區福永街道大洋開發區福安工業城二期第14幢
- 申請號CN201020245931.5
- 申請時間2010年07月02日
- 申請公布號CN201755815U
- 申請公布時間2011年03月09日
- 分類號B25B27/14(2006.01)I;
