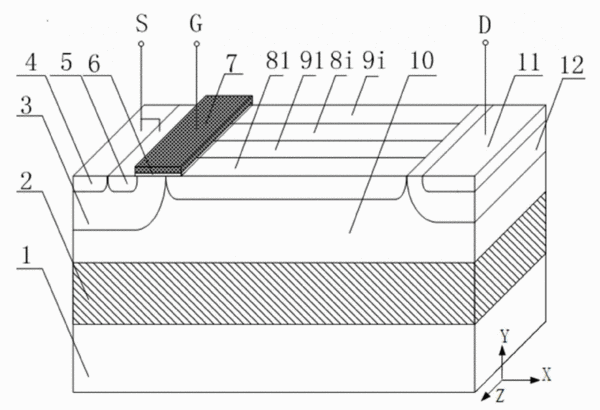

摘要:本發明涉及SOI基上LDMOS器件。本發明針對現有技術的器件未成熟擊穿的問題,以及漏極擴展區摻雜濃度與器件耐壓的矛盾,公開了一種絕緣襯底上的硅基p溝道橫向雙擴散金屬氧化物半導體器件。本發明的技術方案是,p溝道橫向雙擴散金屬氧化物半導體器件,包括沿Y方向自下而上的襯底、埋氧層、n型摻雜層;所述n型摻雜層X方向一端形成源極n阱,另一端形成漏極p阱,源極n阱和漏極p阱之間為漏極擴展區;所述漏極擴展區由沿Z方向交錯并排的n型雜質條和p型雜質條構成,所述n型雜質條和p型雜質條X方向的兩端分別與源極n阱和漏極p阱相接。本發明提高了器件耐壓的同時,降低了器件導通電阻,非常適合用于制造PDP尋址集成電路。
- 專利類型發明專利
- 申請人四川長虹電器股份有限公司;
- 發明人廖紅;羅波;
- 地址621000 四川省綿陽市高新區綿興東路35號
- 申請號CN201010300959.9
- 申請時間2010年01月29日
- 申請公布號CN101777584B
- 申請公布時間2011年12月07日
- 分類號H01L29/78(2006.01)I;H01L29/06(2006.01)I;H01L29/36(2006.01)I;H01L27/12(2006.01)I;
