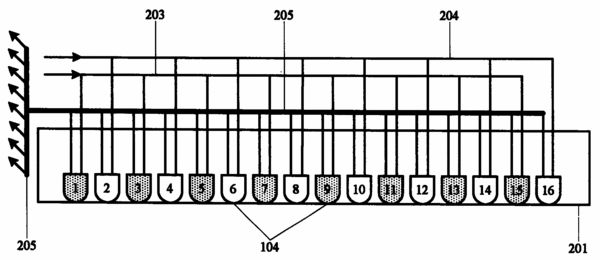

摘要：一種紅外觸摸屏檢測元件的驅動和安裝結構，將使用矩陣電路驅動的安裝在紅外觸摸屏邊框的兩組對邊上的紅外發射和接收對管，根據與驅動矩陣的行列分為若干組，按照一定的順序，將至少兩組檢測元件中的紅外發射和接收對管，都與至少另外一組檢測元件中的紅外發射和接收對管交叉排列安裝。這種安裝結構方案可以保證在一個列驅動單元的元件損壞、該列所驅動的檢測元件無法工作時，不至于在大面積的區域內無法檢測任何觸摸操作，只是降低了分辨率。這對于一些不能輕易中斷工作的應用場合，避免了不得不停工檢修的問題。如果與觸摸界面、觸摸物的設計相配合，還能夠起到系統冗余的作用，能大幅度提高系統的可靠性。
- 專利類型發明專利
- 申請人北京匯冠新技術有限公司;
- 發明人葉新林;劉建軍;劉新斌;
- 地址100016北京市朝陽區酒仙橋東路M8樓B座4層
- 申請號CN200610114559.2
- 申請時間2006年11月15日
- 申請公布號CN101187843A
- 申請公布時間2008年05月28日
- 分類號G06F3/042(2006.01);
