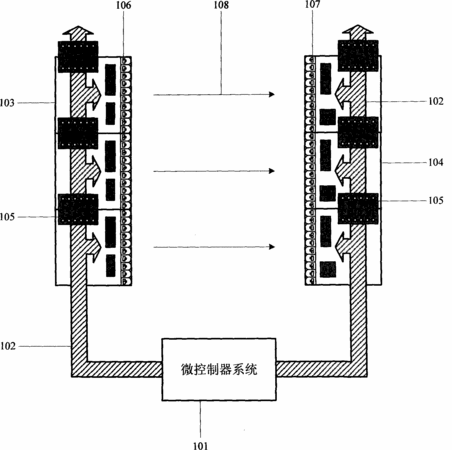

摘要:一種模塊結構的紅外觸摸屏,由含有地址線、時鐘線、傳輸光電信號的信號線的總線來驅動紅外元件陣列,其特征在于所述紅外元件陣列被分別劃分為若干組,每組紅外元件及其對應的驅動電路組件都安裝在一塊通用的發射或接收電路板上,構成電路板模塊;若干塊這樣的電路板模塊排列安裝構成紅外觸摸屏;相鄰的兩塊電路板模塊之間通過總線的輸入輸出接口相連接,并且與觸摸屏的微控制器系統相連接。使用本發明的技術方案,不僅能夠大幅度地減少PCB上的布線數量,提高觸摸屏的成品率和可靠性,而且模塊化的結構一方面更降低了新產品的設計和生產成本,另一方面很容易通過直接更換故障模塊的方式來大幅度降低維修的費用。
- 專利類型發明專利
- 申請人北京匯冠新技術股份有限公司;
- 發明人鄒振中;
- 地址100016 北京市朝陽區酒仙橋東路1號M8樓B座4層
- 申請號CN200710121920.9
- 申請時間2007年09月18日
- 申請公布號CN101393499B
- 申請公布時間2012年01月11日
- 分類號G06F3/042(2006.01)I;
