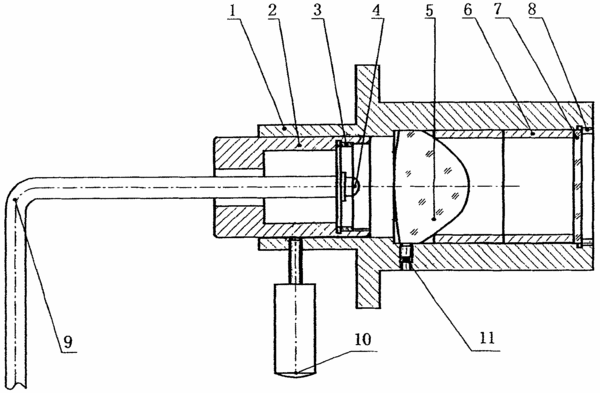

摘要：本實用新型公開了一種測量顯微鏡用LED照明裝置，它由光源座、尾蓋、壓圈、高強度發光二極管、非球面聚光鏡、隔圈、毛玻璃、聚氯乙烯絕緣安裝軟線和螺釘組成，高強度發光二極管(4)和聚氯乙烯絕緣安裝軟線(9)焊接后，用壓圈(3)旋緊固定于尾蓋(2)內，尾蓋(2)套裝在光源座(1)內，并由螺釘(10)固定，在高強度發光二極管(4)前面的光源座(1)內，安裝非球面聚光鏡(5)，由光源座(1)內孔上的隔圈(6)和側面上的螺釘(11)固定，在隔圈(6)的端部光源座(1)內安裝毛玻璃(7)，用壓圈(8)固定，本實用新型LED光源屬于半導體觸級躍遷發光，發熱小、壽命長、能耗低、無濺射；發光面規范，極易保證像質；安裝簡單且堅固，適于測量顯微鏡用。
- 專利類型實用新型
- 申請人貴陽新天光電科技有限公司;
- 發明人吳桂丹;胡清;吳志凌;
- 地址550018貴州省貴陽市國家高新技術產業開發區新光路9號
- 申請號CN200520006349.2
- 申請時間2005年10月18日
- 申請公布號CN2833636Y
- 申請公布時間2006年11月01日
- 分類號G02B21/06(2006.01);
