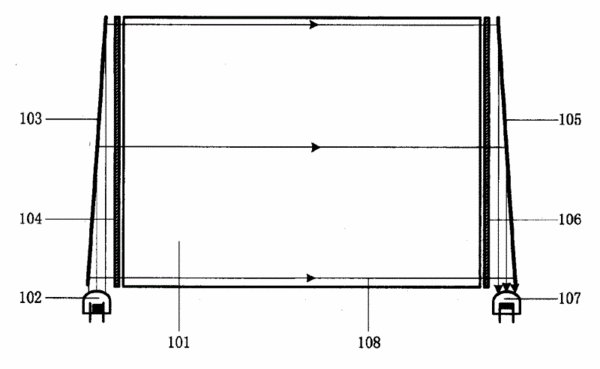

摘要：一種用于紅外觸摸屏的液晶開關光路結構，其特點是在構成觸摸屏一個紅外光通道方向的每個邊框上都各面對面地安裝有一個反光鏡，其反光面與安裝在反光鏡一端紅外發射源或者接收管的光軸方向成一個小的傾角，在這些反光面上若干個根據紅外光源特性設計的微結構反射圖形；同時，在紅外光的光通道上、沿上述光軸方向分別安裝有液晶板，每塊液晶板上都無縫隙地排列有若干個液晶光開關單元，通過驅動電路依次控制上述光開關單元的通斷，實現紅外光線對顯示表面一個方向的掃描。由于本實用新型只使用數量很少的紅外發射和接收管，并使用廉價的液晶材料構成紅外掃描開關，因此在可靠性大幅度增加的基礎上，有效地降低了整個觸摸屏系統的成本。
- 專利類型實用新型
- 申請人北京匯冠新技術有限公司;
- 發明人劉新斌;葉新林;劉建軍;
- 地址100016北京市朝陽區酒仙橋東路1號M8樓B座4層
- 申請號CN200420120444.0
- 申請時間2004年12月21日
- 申請公布號CN2791676Y
- 申請公布時間2006年06月28日
- 分類號G02B27/00(2006.01);G02F1/13(2006.01);G06F3/00(2006.01);
