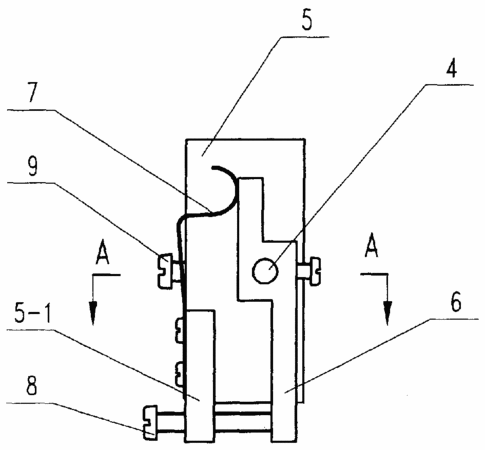

摘要：本實用新型提供一種濾色片波長調節機構，由濾色片、壓圈、片座、轉軸、支架、調節桿、彈簧片、調節螺釘、緊定螺釘構成；其中濾色片由壓圈嵌裝在片座中孔，與片座固定連接的轉軸穿過支架平面上的孔，調節桿中間的孔套裝在轉軸的穿出部分，并由螺釘旋緊固定；其中彈簧片一端由螺釘安裝在與支架垂直的連接塊側面，其弧形的另一端與調節桿一端接觸；其中調節螺釘安裝在連接塊側面外端，其頂端與調節桿的另一端接觸；其中緊定螺釘安裝在支架側面孔中，其頂端與轉軸接觸。本實用新型調節濾色片的角度，可改變由白熾燈光經濾色片發出的單色光的波長，替代鈉燈作為旋光儀的光源，延長旋光儀的連續工作時間。
- 專利類型實用新型
- 申請人上海精密科學儀器有限公司;
- 發明人許士明;
- 地址200233上海市田林路168號
- 申請號CN200420110985.5
- 申請時間2004年11月18日
- 申請公布號CN2769916Y
- 申請公布時間2006年04月05日
- 分類號G02B27/00(2006.01);G01N21/17(2006.01);
