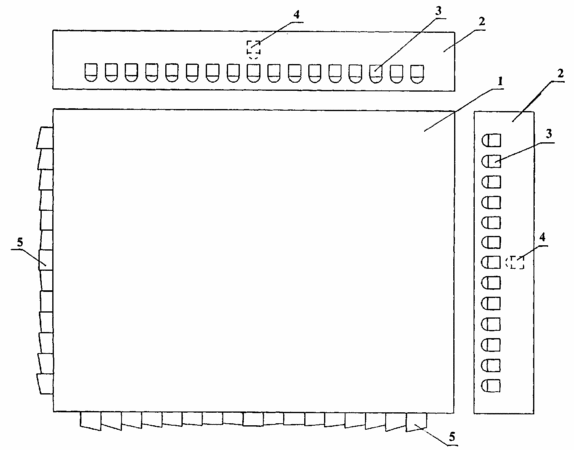

摘要：本實用新型公開了一種具有反射鏡的紅外線觸摸屏，它包括覆蓋在顯示屏表面的透明保護屏、圍設在透明保護屏相鄰兩邊的電路板、焊接在電路板上面的若干個紅外線發射管、用于識別觸摸位置的控制電路，其特征在于：在所述透明保護屏相鄰兩邊電路板的背面各焊接有一個紅外線接收管；與所述電路板相對、在保護屏的另外兩個相鄰邊上設有若干個反射鏡；一個反射鏡對應一個紅外線發射管；每一個紅外線發射管發射的紅外線經反射鏡反射后，被焊接在對應邊電路板背面的紅外線接收管接收。本實用新型結構簡單、體積小、成本低。
- 專利類型實用新型
- 申請人北京匯冠新技術有限公司;
- 發明人葉新林;劉建軍;鄒鎮中;
- 地址100016北京市朝陽區酒仙橋東路1號M8樓B座4層
- 申請號CN200420089133.2
- 申請時間2004年08月26日
- 申請公布號CN2751353Y
- 申請公布時間2006年01月11日
- 分類號G06F3/041(2006.01);
