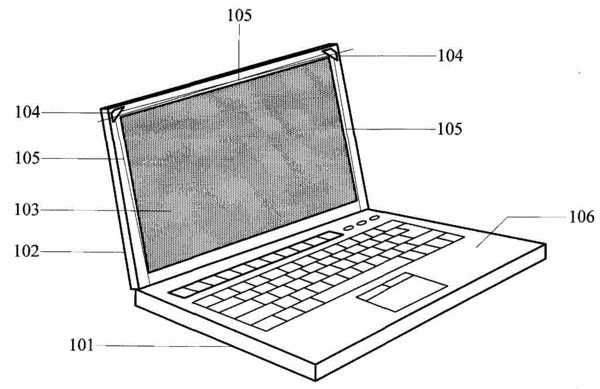

摘要：一種在筆記本計算機上使用圖像傳感器來構建觸摸檢測裝置，由安裝在筆記本電腦上的觸摸傳感器和顯示屏構成，其中所述觸摸傳感器是至少兩個安裝在顯示屏角部位置的圖像傳感器，其光軸或等同于光軸的延伸線平行于屏幕表面；所述圖像傳感器的視角能覆蓋整個顯示屏顯示區域的表面。在本實用新型中，將圖像傳感器厚度方向與筆記本計算機的顯示屏幕的厚度方向相一致，并在所述每個圖像傳感器的前方、顯示屏幕的邊框上都安裝一面反射鏡將平行于屏幕表面的光線反射到圖像傳感器的鏡頭內，等同于攝像頭的光軸平行于顯示器面板的表面。本實用新型具有結構簡單、成本低廉、體積小巧、適用性好的優點，并且同樣的一套組件可以適用于多種尺寸的顯示屏幕。
- 專利類型實用新型
- 申請人北京匯冠新技術有限公司;
- 發明人葉新林;劉建軍;劉新斌;
- 地址100016北京市朝陽區酒仙橋東路M8樓B座4層
- 申請號CN200820079221.2
- 申請時間2008年03月06日
- 申請公布號CN201163394Y
- 申請公布時間2008年12月10日
- 分類號G06F3/041(2006.01);
