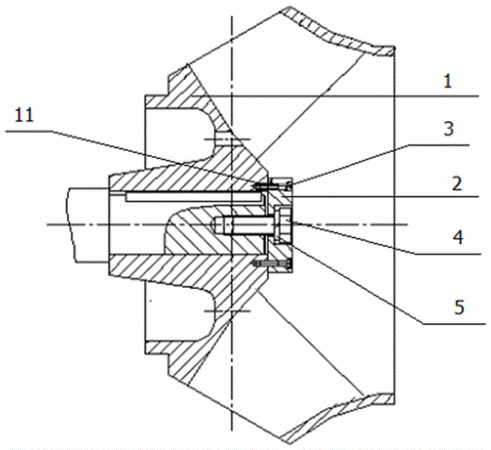

摘要:本實用新型提供了一種潛水排污泵葉輪鎖緊防松結構,包括葉輪、葉輪壓板、內六角圓柱頭螺釘、六角頭螺栓;所述六角頭螺栓設在所述葉輪壓板的中心位置,所述內六角圓柱頭螺釘設在所述葉輪壓板的邊緣位置,并連接所述葉輪和葉輪壓板;所述葉輪壓板為六棱柱結構,其中心位置設有與所述六角頭螺栓的六角端頭相對應的六角形沉孔,其邊緣位置設有與所述內六角圓柱頭螺釘的圓形端頭相對應的圓形沉孔;所述葉輪上對應所述葉輪壓板的邊緣位置設有與所述內六角圓柱頭螺釘對應的螺紋孔。通過改進軸頭鎖緊結構,使電機在反轉的情況下葉輪鎖緊防松結構不會松動脫落。
- 專利類型實用新型
- 申請人上海連成(集團)有限公司;
- 發明人周躍;鐘健;張錫淼;
- 地址201812 上海市嘉定區江橋曹安公路3616號
- 申請號CN201620671750.6
- 申請時間2016年06月30日
- 申請公布號CN206000777U
- 申請公布時間2017年03月08日
- 分類號F04D29/20(2006.01)I;
