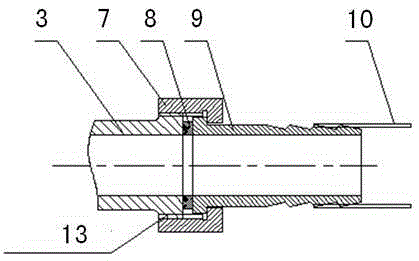

摘要:本實用新型公開了一種管道泵與輸送管道的連接結構,所述管道泵設置有泵體法蘭,其特征在于所述泵體法蘭通過連接套管與輸送管道連接,所述輸送管道的端部連接管接頭,管接頭和泵體法蘭之間設置墊片,所述管接頭的前端設置一圈環繞凸緣,連接套管的一端內壁處設置一圈限位凸緣,所述限位凸緣的內端面與環繞凸緣的后端面接觸相抵,連接套管的另一端與泵體法蘭螺紋連接。本實用新型對管道泵與輸送管道的連接結構進行了改進,采用活套結構,減少鑄造缺陷的同時,降低水泵的鑄造成本;精簡了加工、連接工序,節省時間,提高效率;新的法蘭結構可以兼容軟管連接和硬管連接,實現管路連接多樣化需求。
- 專利類型實用新型
- 申請人上海連成(集團)有限公司;
- 發明人胡凱;陳晶晶;張錫淼;
- 地址201812 上海市嘉定區江橋曹安公路3616號
- 申請號CN201521124612.8
- 申請時間2015年12月31日
- 申請公布號CN205478487U
- 申請公布時間2016年08月17日
- 分類號F04D29/00(2006.01)I;
