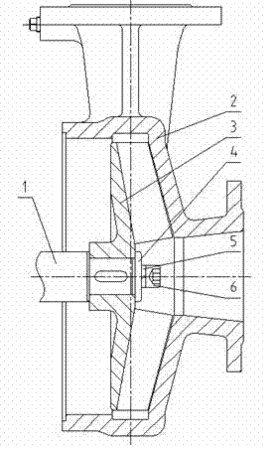

摘要:本實用新型涉及一種恒壓切線泵葉輪鎖緊機構,其特征在于:葉輪上設有泵軸,泵軸的一端設有固定螺孔,固定螺孔內設有螺釘,泵軸與葉輪連接的輪轂端面處設有壓蓋。使用時,通過壓蓋、螺釘和彈簧墊圈取代原先葉輪螺母的功能,解決了目前恒壓切線泵葉輪由葉輪螺母在軸端固定存在的所有弊端,不僅降低了生產成本,而且拆卸方便,可以快速完成拆卸,提高了泵的效率,水力損失減小,從而保證泵的設計效率。泵抗汽蝕性能提高,新結構使葉輪進口尺寸符合設計要求,改善了介質通過性能,從而保證泵的抗汽蝕性能符合設計。
- 專利類型實用新型
- 申請人上海連成(集團)有限公司;
- 發明人田純堂;張錫淼;
- 地址201812 上海市嘉定區江橋曹安公路3616號
- 申請號CN201420420128.9
- 申請時間2014年07月29日
- 申請公布號CN204061303U
- 申請公布時間2014年12月31日
- 分類號F04D29/20(2006.01)I;F04D29/66(2006.01)I;
