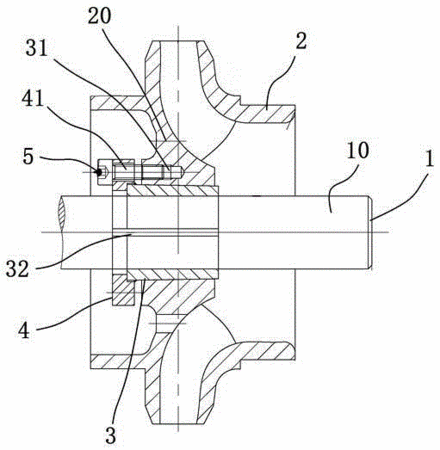

摘要:本實用新型涉及一種用于立式長軸泵中的葉輪定位結構,包含有,泵軸,其具有葉輪連接段;葉輪,其具有葉輪固定座;定位錐套,其處于所述葉輪固定座與所述葉輪連接段間;以及,連接法蘭,其與所述定位錐套的第一端相固定地結合,又,所述連接法蘭與所述葉輪固定座沿軸向相對,所述連接法蘭還與所述葉輪固定座相固定地結合。本實用新型的優點在于:(1)省去專用拆裝工具——沖筒,節約成本;(2)減少了裝配、拆卸的難度;(3)能夠較準確且較輕松的保證葉輪進水斷面尺寸;(4)能夠控制錐套和軸之間壓緊力的大小,降低葉輪在運轉過程中脫落的概率。
- 專利類型實用新型
- 申請人上海連成(集團)有限公司;
- 發明人李威;張錫淼;
- 地址201812 上海市嘉定區江橋曹安公路3616號
- 申請號CN201521124663.0
- 申請時間2015年12月31日
- 申請公布號CN205478522U
- 申請公布時間2016年08月17日
- 分類號F04D29/20(2006.01)I;
